類型：TFT顯示模組
顯示像素：240x240
外形尺寸 ：29.3x40.7x3.42
VA尺寸：1.4
AA尺寸 ：1.4
有效尺寸mm：25.2x25.2
應用：手持設備
視角：IPS全視角
背光/亮度：400cd/m2
引腳：7PIN
接口方式：SPI
特殊說明：防靜電ESD 8KV
工作溫度：-30~80℃
供電電壓：+3.3 V
驅動芯片：ST7789

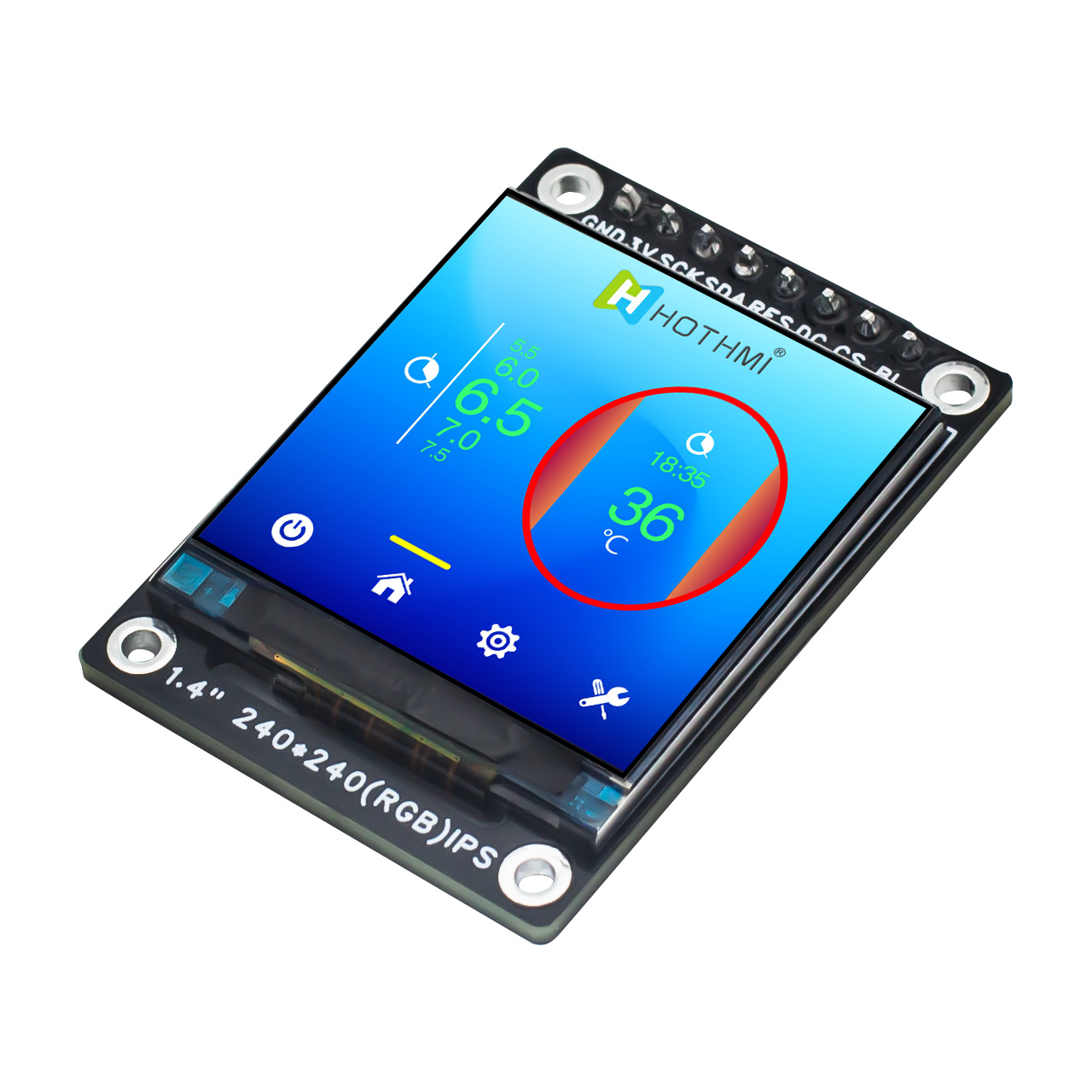

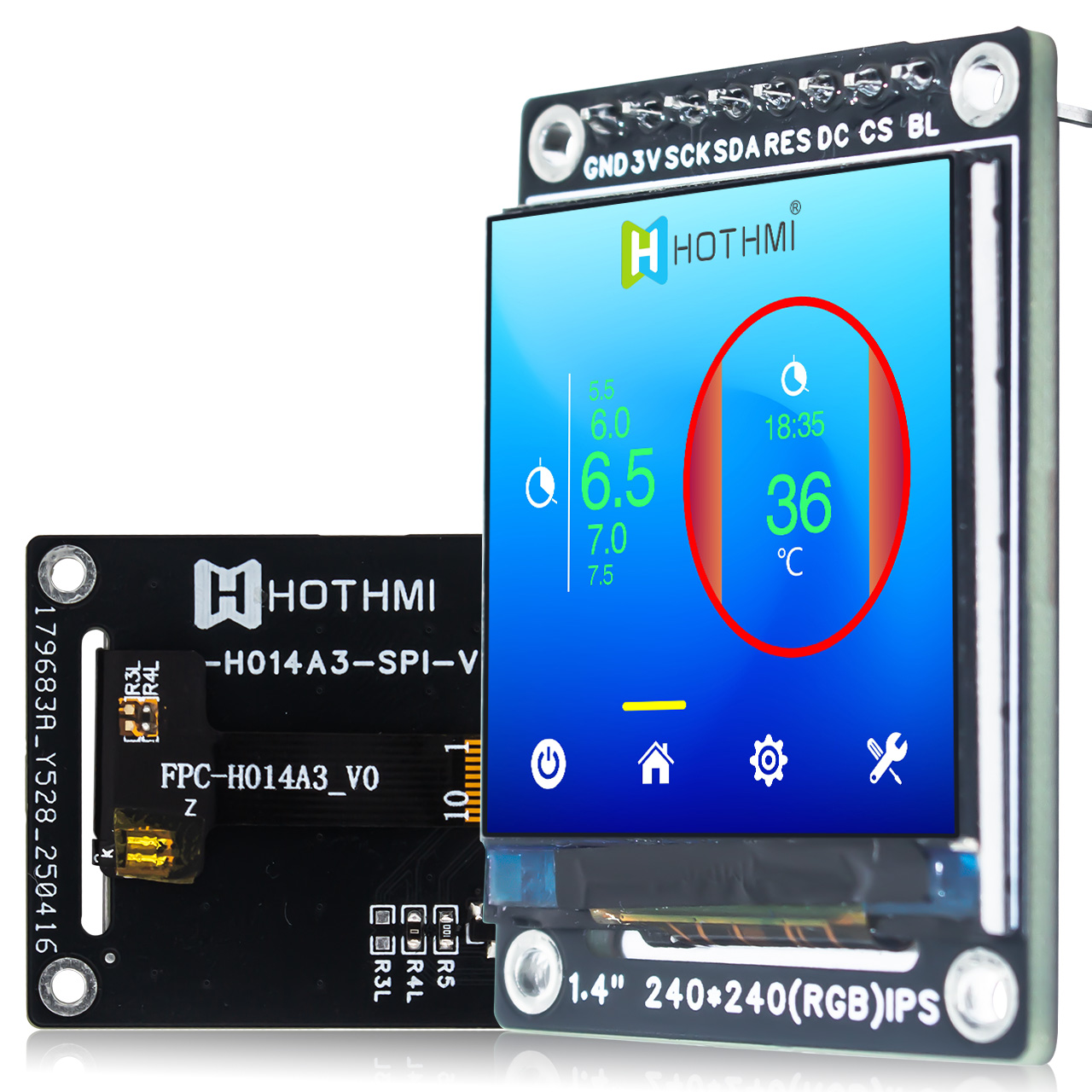

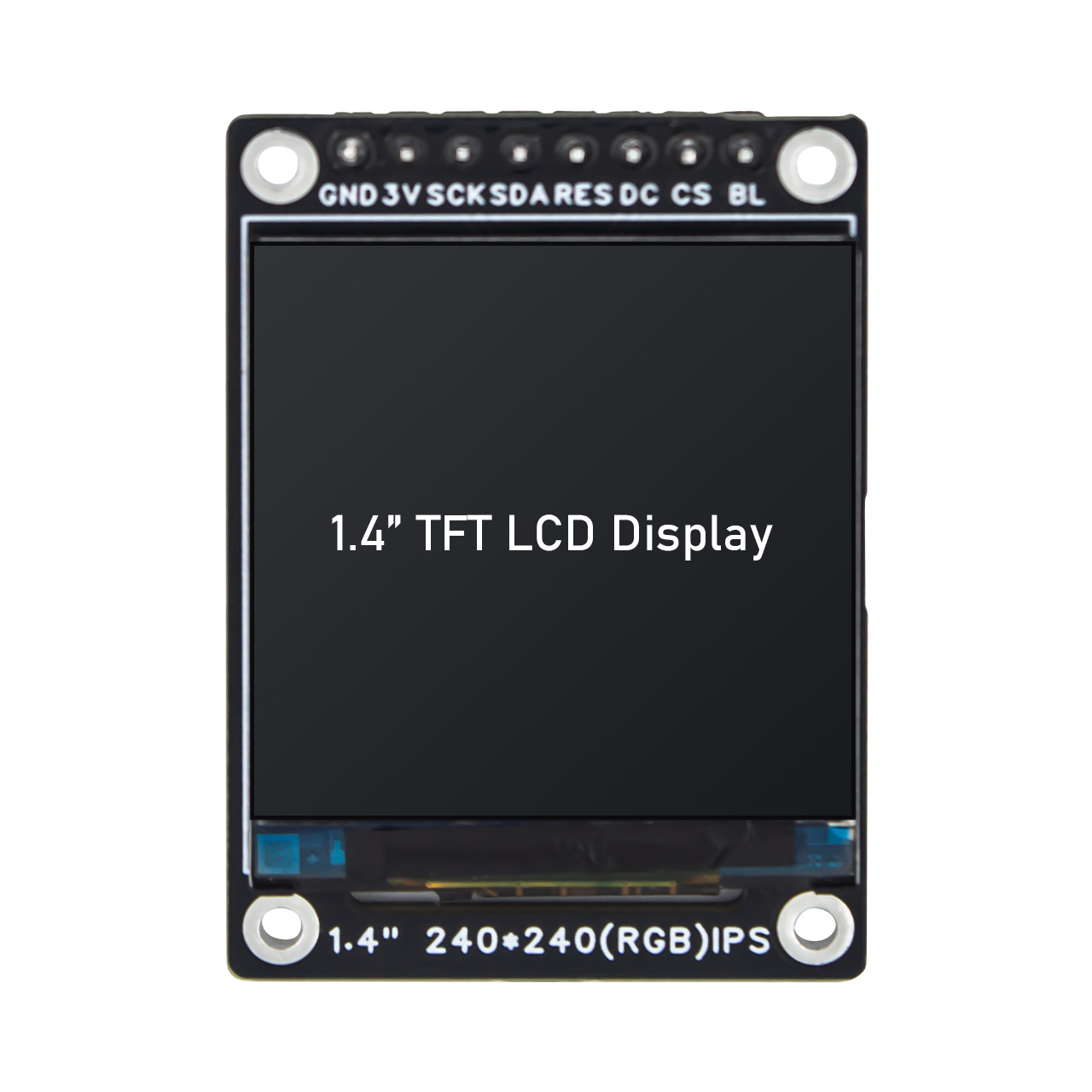

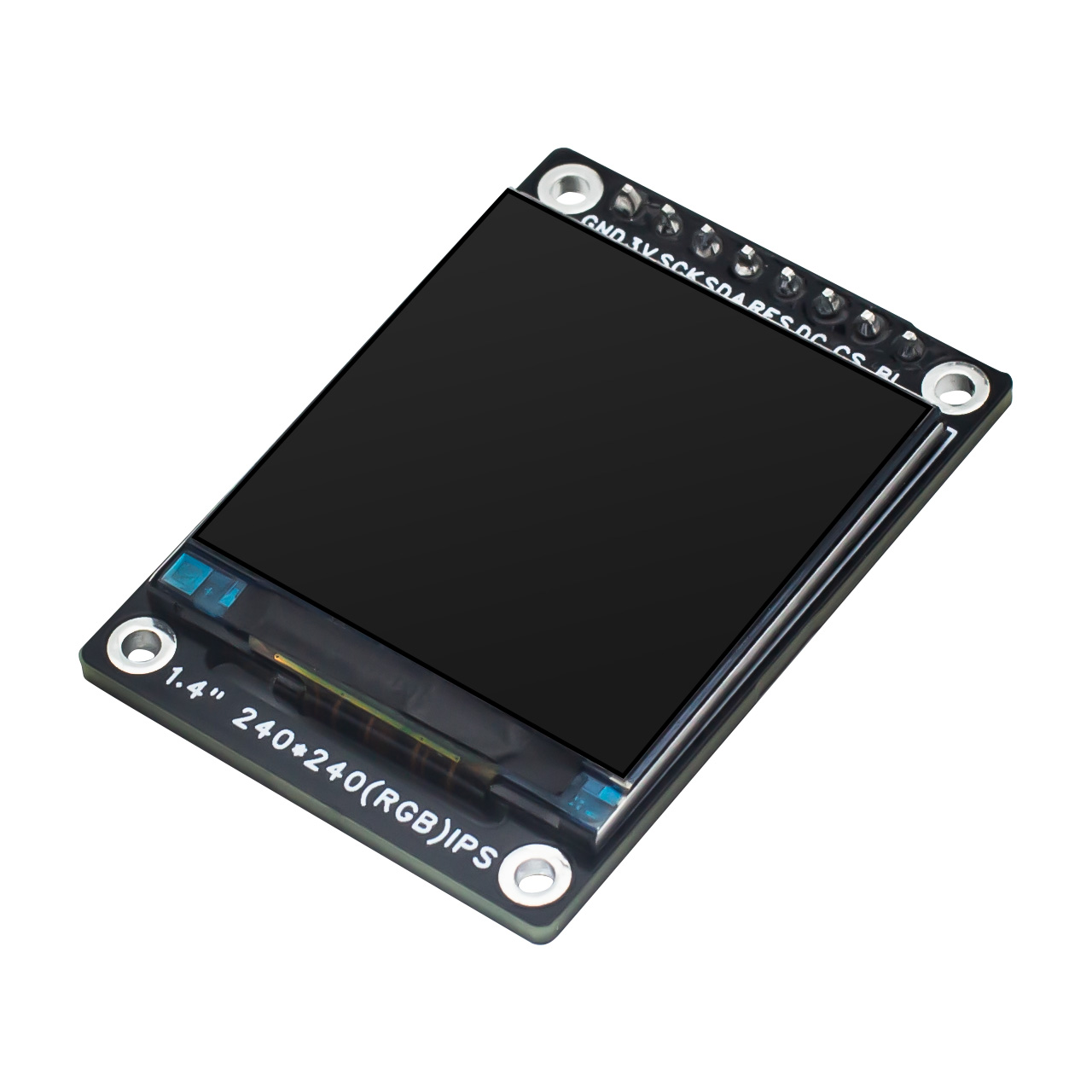

HTM-H014A3-SPI-V0液晶顯示模組是一款專為高可靠性場景設計的高性能TFT顯示屏解決方案，搭載1.4英寸全視角屏幕，分辨率達240×240像素，采用RGB三色垂直排列技術，確保色彩鮮明、畫面細膩。其核心驅動芯片ST7789支持SPI 3L/4L接口，工作電壓范圍2.6V～3.3V，兼容性強，可廣泛應用于工業控制、智能穿戴、醫療設備及戶外顯示等領域。
該模組在極端環境下表現卓越，工作溫度覆蓋-30℃至+80℃，儲存溫度適應-20℃至+70℃，滿足嚴苛環境下的穩定運行需求。亮度典型值為400 cd/m2，結合恒流驅動設計，即便在強光環境下仍能保持清晰可視性。為防止LCD屏幕圖像殘留，產品特別優化了顯示保護機制，建議用戶通過動態畫面或黑色背景作為屏保，并每隔2分鐘刷新靜態內容，有效延長屏幕使用壽命。

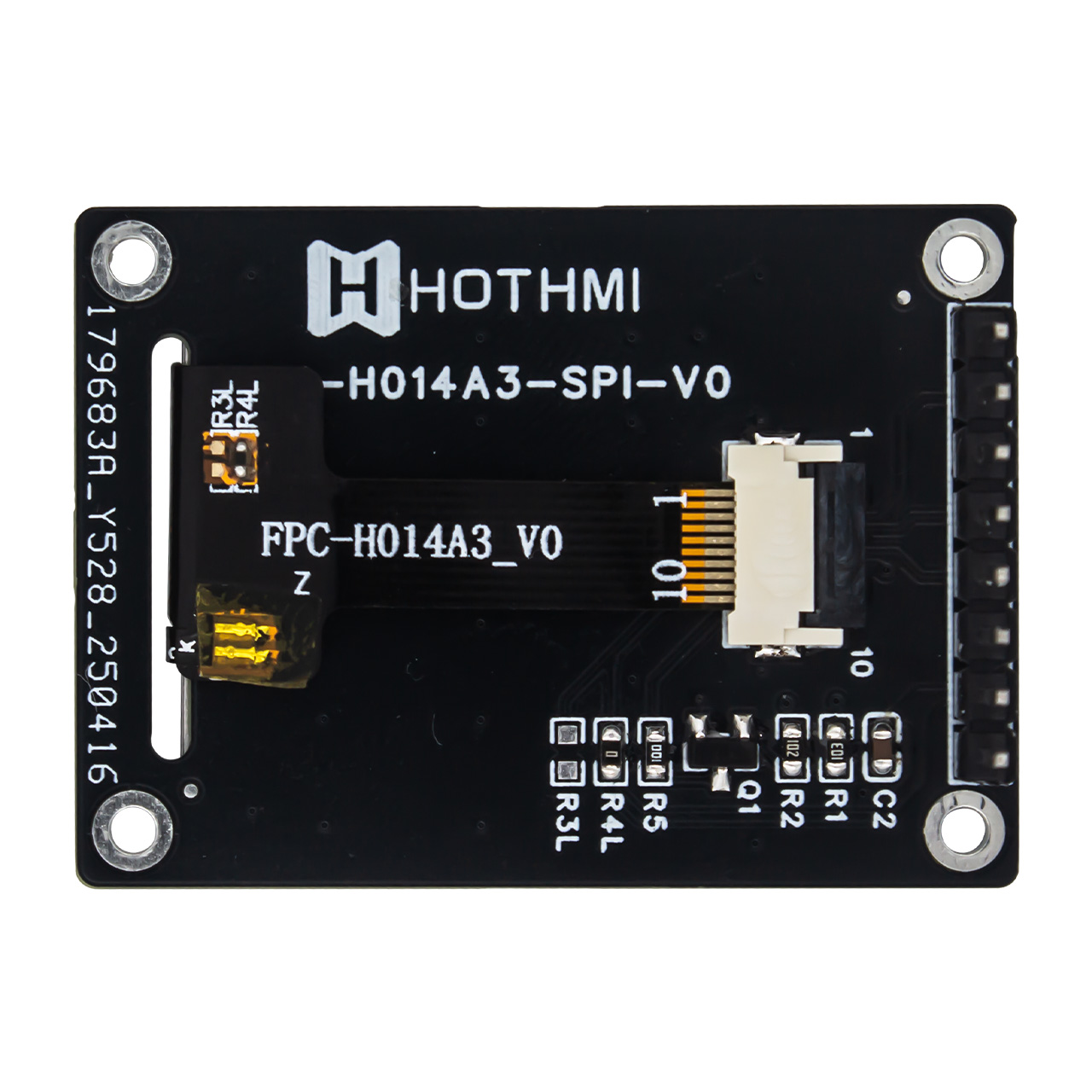

結構設計方面，模組采用精密制造工藝，機械尺寸公差嚴格控制在±0.3mm以內，關鍵部件如PCB與TFT的裝配公差均低于±0.2mm，確保整體結構的緊湊性與可靠性。接口布局簡潔高效，內置驅動電路支持全方向顯示（Full O'Clock），用戶可靈活適配不同安裝方向。此外，背光驅動條件與信號引腳設計經過優化，兼顧低功耗與高響應速度，為嵌入式系統提供即插即用的便捷體驗。
HTM-H014A3-SPI-V0憑借其高精度、強環境適應性和長效顯示保護特性，成為工業自動化、消費電子及戶外設備的理想選擇，以專業品質助力用戶打造穩定、耐用的終端產品。
