7.8英寸TFT顯示屏 | 1024x600 MIPI全彩TFT屏幕 | TFT模塊顯示屏

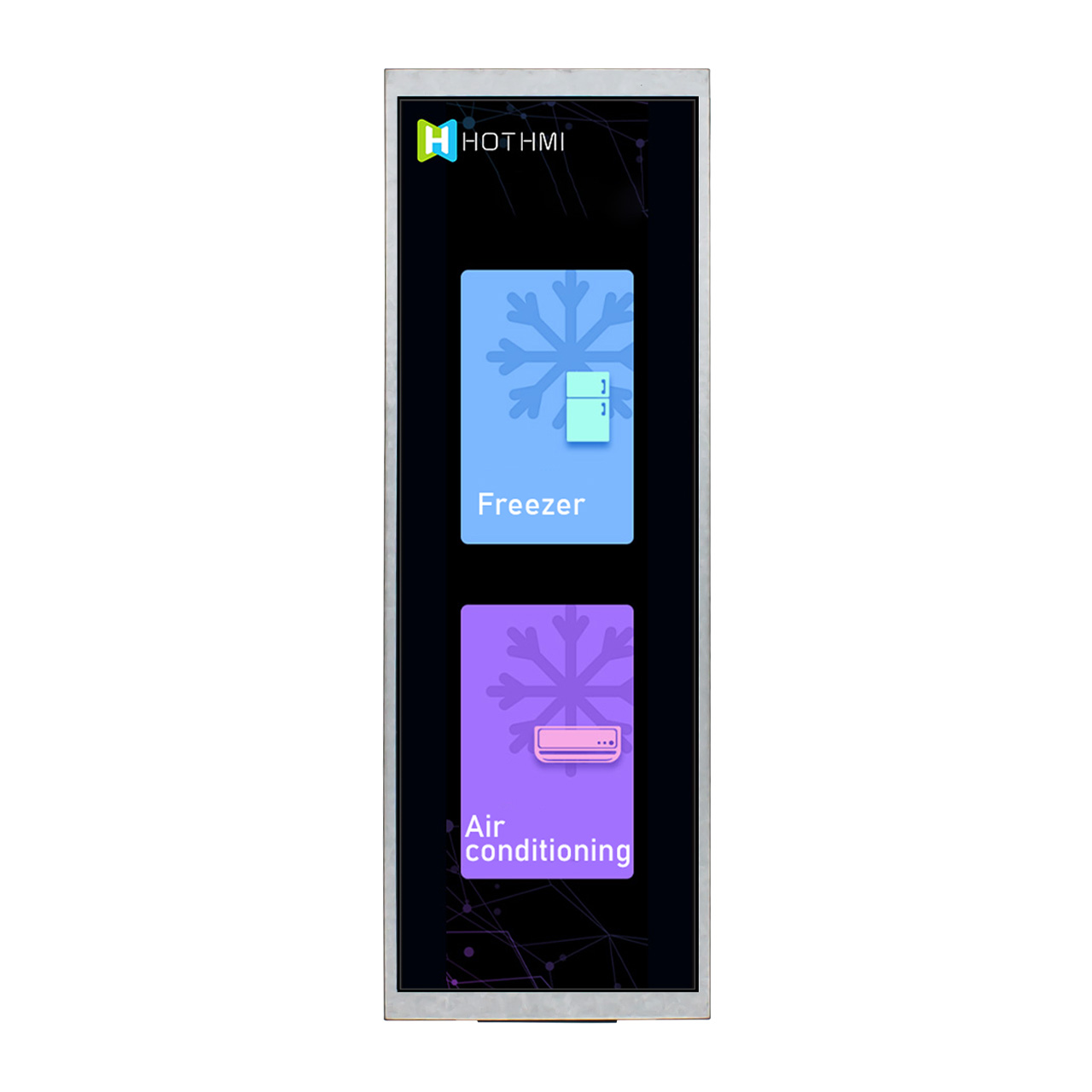

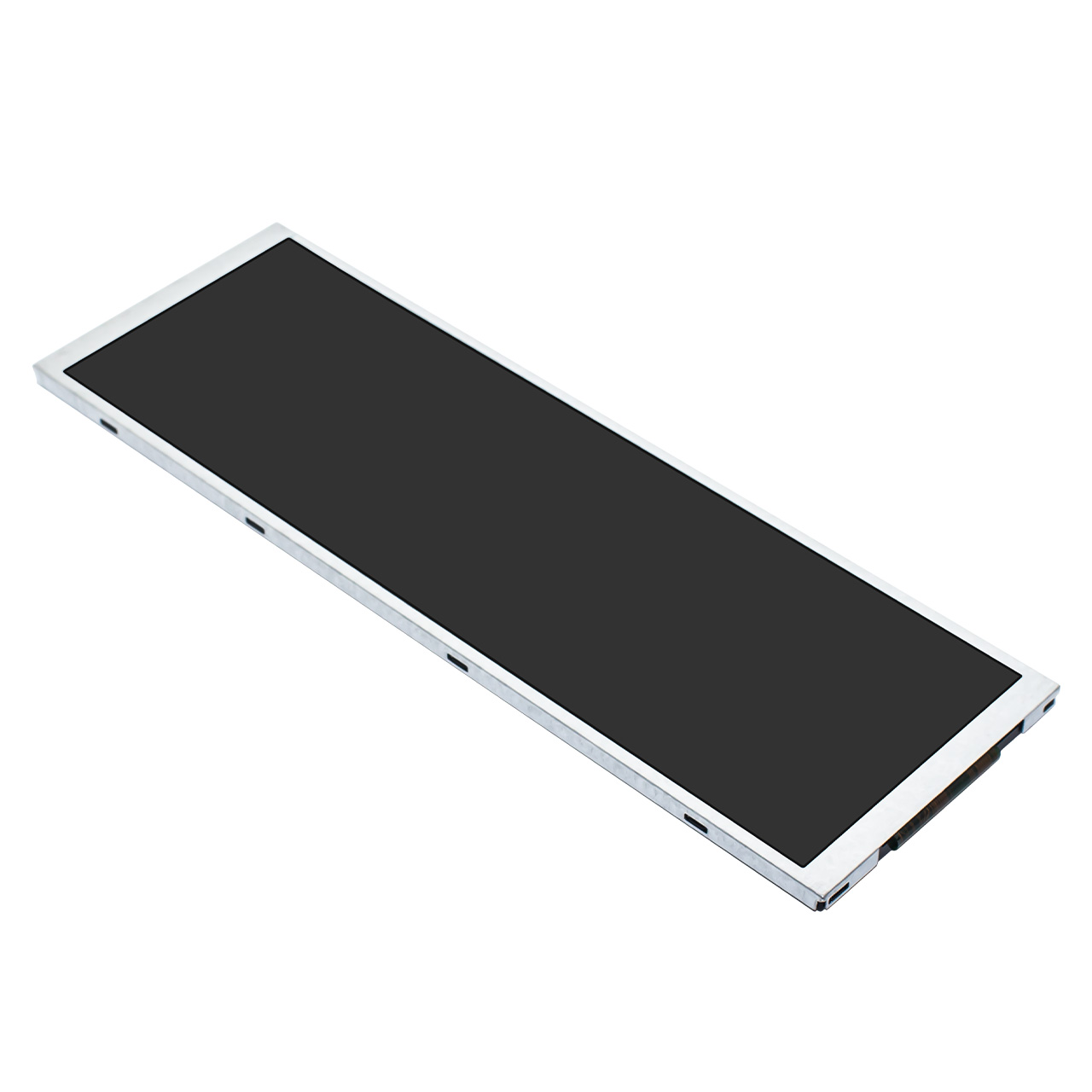

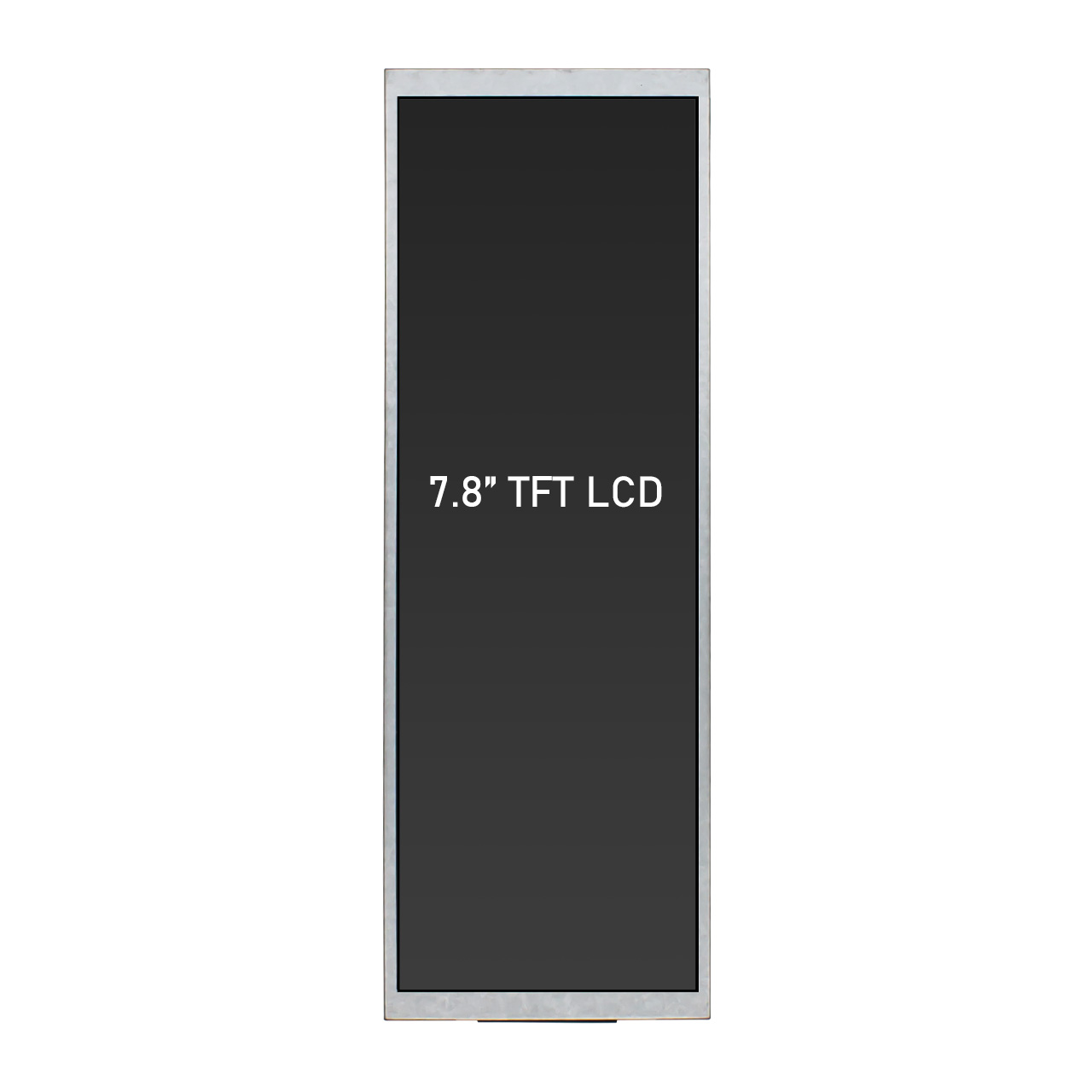

這款7.8英寸TFT液晶顯示模組（型號：TFT-H078A1ZAIST7N40），采用MIPI 4L接口與ST7703驅動芯片，支持400(H)×3(RGB)×1280(V)分辨率，有效顯示區域為59.40mm（水平）×190.08mm（垂直）。模組外形尺寸為65.20mm（寬）×201.18mm（高）×3.30mm（厚），采用透射式常黑面板，支持全視角（水平±80°、垂直±80°）顯示，色域覆蓋達70%（CIE1931標準），典型對比度為900:1，亮度為750cd/m2，可呈現16.7M色。其工作電壓為VCI=2.8V（典型值）、IOVCC=1.8V（典型值），背光由15顆白色LED組成，采用3串5并結構，工作電壓范圍為16.8~20.4V（典型值18V），最大驅動電流為100mA。

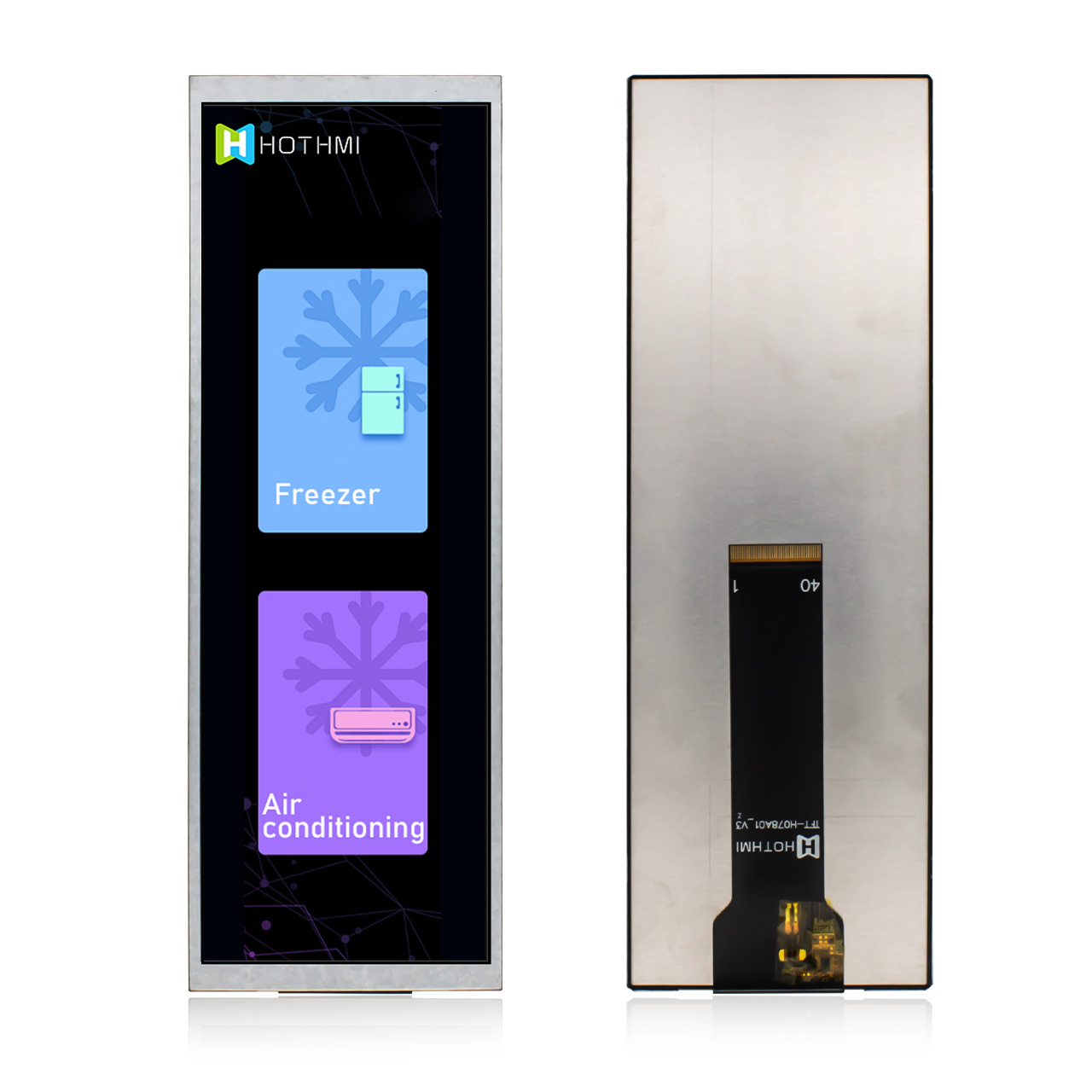

模組具備寬溫適應性，工作溫度范圍為-30℃至85℃，儲存溫度范圍同樣為-30℃至85℃，并通過高溫存儲、低溫運行、高溫高濕等多項可靠性測試，確保在嚴苛環境下穩定運行。其設計采用全玻璃結構，配備金手指接口與FPC柔性電路板，支持MIPI高速信號傳輸。引腳定義涵蓋電源、地線、差分數據信號及背光控制，其中LED陽極（LEDA）與陰極（LEDK）需通過恒流驅動電路控制。

為確保顯示質量，產品建議避免長時間顯示固定圖案，若需靜態畫面顯示，建議每2分鐘內刷新內容或使用黑色/動態屏保。操作時需注意防靜電措施，包括佩戴導電腕帶、控制環境濕度（≥50%RH）及避免直接接觸未接地設備。此外，模組對電源穩定性要求較高，超出標稱電壓可能導致壽命縮短，直流驅動易引發電化學反應，需嚴格避免。

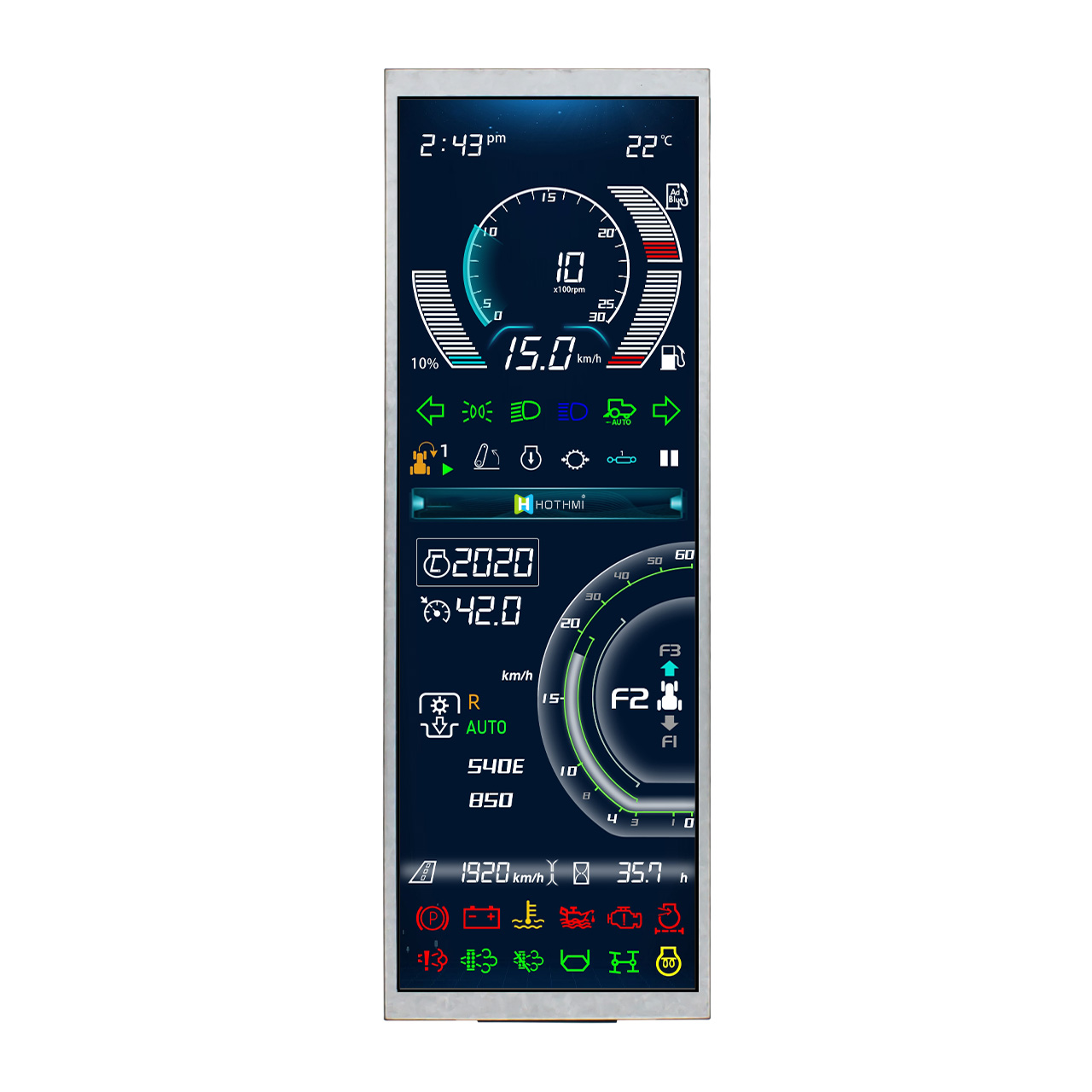

模組提供標準初始化代碼，涵蓋時序配置、伽馬校正及電源管理功能，支持540×1280虛擬分辨率以適應實際顯示需求。用戶需在平臺端對圖像數據進行居中黑邊處理，以確保畫面完整輸出。該產品適用于工業控制、醫療設備、車載顯示等對高亮度、寬溫性能及可靠性要求嚴苛的領域。
